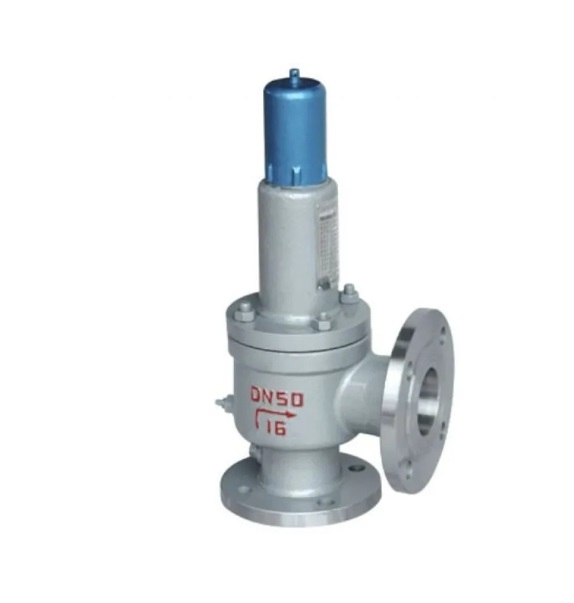

沃茨安全阀A44Y概述：
安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。a44y带扳手弹簧全启式安全阀适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。
沃茨安全阀A44Y产品特点：
1、全启式结构，排量大
2、阀瓣处设有反冲盘部件
3、全封闭结构，有效防止介质外漏
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、选用优质的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
沃茨安全阀A44Y执行标准：
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
沃茨安全阀A44Y零件材料：
NO. | 零件名称 | A48Y-C A44Y-C 材料 | A44Y-P材料 | A44Y-R材料 |
1 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8M |
2 | 阀座 | 2Cr13 | 1Cr18Ni9Ti | 316 |
3 | 调节圈 | ZG2Cr13 | ZG1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
4 | 反冲盘 | ZG2Cr13 | ZG1Cr18Ni9Ti | 316 |
5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
7 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
8 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
9 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
10 | 扳手 | ZG200-400 | ZG200-400 | ZG200-400 |
11 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 |
12 | 保护罩 | ZG200-400 | ZG200-400 | 316 |
密封面材料 | “Y”型堆焊Co基硬质合金 | |||
沃茨安全阀A44Y外形链接尺寸：
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN | D1 | K1 | g3 | g2 | b1 | f | f1 | Z1-ød1 | L | L1 | H |
A48Y-16C A44Y-16C A44Y-16P A44Y-16R | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 411 | ||||
25 | 16 | 115 | 85 | 16 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 110 | 95 | 411 | ||||||
32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 115 | 100 | 411 | |||||
40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 120 | 110 | 472 | |||||
50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 135 | 120 | 532 | |||||
65 | 40 | 185 | 145 | 120 | 20 | 3 | 4-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 140 | 556 | |||||
80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 135 | 561 | |||||
100 | 65 | 220 | 180 | 155 | 20 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 195 | 175 | 667 | |||||
125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 210 | 190 | 857 | |||||
150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 3 | 8-23 | 255 | 230 | 915 | |||||
200 | 125 | 340 | 295 | 265 | 26 | 3 | 12-23 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 260 | 1073 | |||||
250 | 150 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 1307 | |||||
300 | 220 | 460 | 410 | 375 | 30 | 4 | 12-26 | 400 | 580 | 525 | 485 | 36 | 4 | 16-30 | 370 | 350 | 1233 | |||||
350 | 250 | 520 | 470 | 435 | 34 | 4 | 16-26 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1711 | |||||
400 | 280 | 580 | 525 | 485 | 36 | 4 | 16-30 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1780 |
