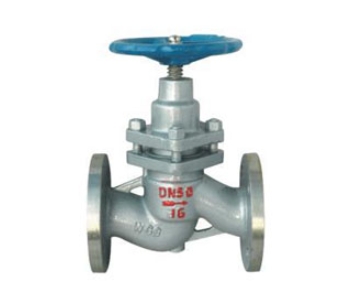

沃茨柱塞截止阀UJ41W/H简介:
柱塞截止阀是一种特殊设计的截止阀,结合了柱塞阀的密封特性和截止阀的流量控制功能,主要用于需要严格密封和精确调节的工况。柱塞截止阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞截止阀的使用寿命。
柱塞截止阀的作用
切断或接通流体:通过阀芯的垂直升降实现管路的启闭。
精确调节流量:阀芯与阀座之间的环形间隙可线性控制流量。
高压密封:柱塞与密封圈的紧密配合确保高压下的零泄漏。
适用特殊介质:常用于高温蒸汽、腐蚀性化学品、粘稠液体等。

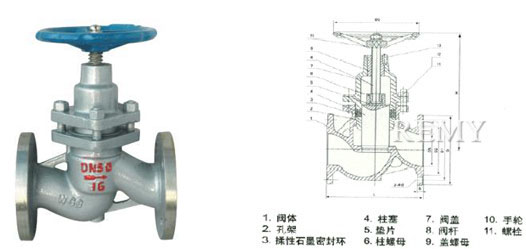

沃茨柱塞截止阀UJ41W/H结构图:
沃茨柱塞截止阀UJ41W/H技术参数:
阀体材料 | 适用温度 | 适用介质 | 压力范围 |
铸钢 | <425℃ | 水、蒸汽、石油产品 | PN1.6~1.6MPa |
不锈钢 | <300℃ | 硝酸、醋酸 | 通径范围 |
含钼不锈钢 | < 300℃ | 氢、氧、尿素等 | DN15~300mm |
蒙乃尔 | < 300℃ | 氢氟酸等 |
沃茨柱塞截止阀UJ41W/H连接尺寸:
1.6Mpa UJ41H-16C UJ41W-16C/P/R | |||||||||||||||||
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
主要外形 尺寸及 连接尺寸 (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 | 914 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 | |
b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 | |
Z-Ød | 4-Ø14 | 4-Ø14 | 4-Ø14 | 4-Ø18 | 4-Ø18 | 4-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø18 | 8-Ø23 | 12-Ø23 | 12-Ø25 | 12-Ø25 | 16-Ø25 | 16-Ø30 | |
H | 133 | 170 | 178 | 195 | 230 | 250 | 272 | 300 | 312 | 365 | 400 | 460 | 940 | 985 | 1100 | 1395 | |
重量 | ㎏ | 3.5 | 4.5 | 6 | 8 | 11 | 15 | 21 | 32 | 44 | 62 | 85 | 148 | 260 | 340 | 552 | 752 |
