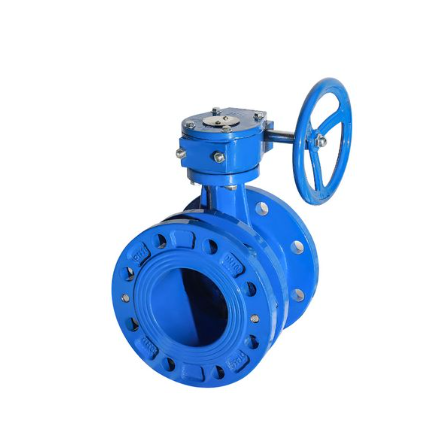

沃茨伸缩法兰蝶阀SD343H-16C

沃茨伸缩法兰蝶阀SD343H概述：

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

沃茨伸缩法兰蝶阀SD343H性能参数：

型号：SD343H

适用介质：水、空气、油品等

法兰执行标准：GB9113、GH20592、HG20615、ASME B16.5、ASME B16.47

结构长度执行标准：API609、GB/T12221、ASME B16.10

阀门制造标准：API609、GB/T12238、JB8527

阀门试验与检验标准：GB/T12238、API598

阀门材料：碳钢、不锈钢、合金钢、双相不锈钢

压力等级：国标PN：0.25-2.5

规　　格：DN150-DN2000

沃茨伸缩法兰蝶阀SD343H工作原理：

伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。
