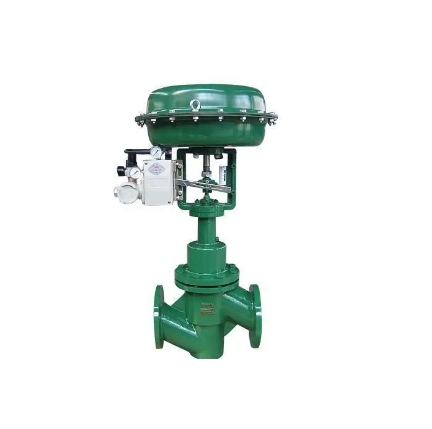

沃茨气动衬氟调节阀ZJHPF46概述：
气动衬氟调节阀是由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。气动衬氟调节阀接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。气动衬氟调节阀具有对酸、碱、王水等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而广泛适用于化工、冶金、医药等行业中。
沃茨气动衬氟调节阀ZJHPF46特点:
1、耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
2、密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。
沃茨气动衬氟调节阀ZJHPF46技术参数：
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||||
额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
公称压力（MPa） | 1.64.06.4 | |||||||||||
流量特性 | 快开 | |||||||||||
压力调节范围（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
调节精度（%） | ±5 | |||||||||||
工作温度℃ | 液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况） | |||||||||||
适用介质 | 执水、气体、蒸汽、低粘度介质 | |||||||||||
允许泄漏量 | 硬密封（L/h） | 单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级 | ||||||||||
软密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
减压比 | 大 | 10 | ||||||||||
小 | 1.25 | |||||||||||

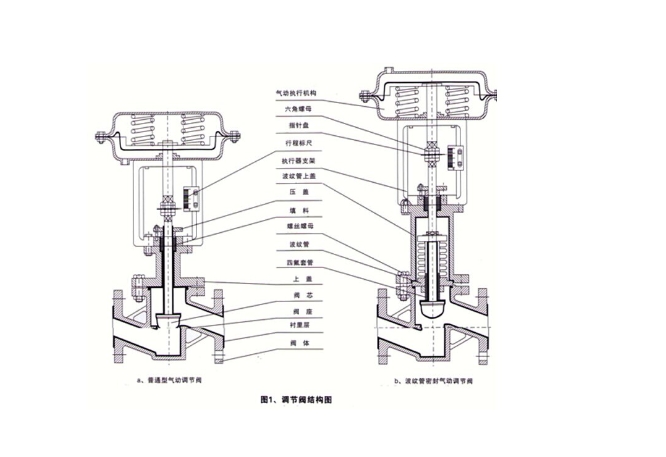

沃茨气动衬氟调节阀ZJHPF46结构图：
沃茨气动衬氟调节阀ZJHPF46外形链接尺寸：
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
H | 压力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
A | 压力 | 15～140 | φ280 | φ308 | ||||||||||
130～300 | φ230 | |||||||||||||
280～1000 | φ176 | φ194 | φ280 | |||||||||||
600～2500 | φ85 | φ96 | ||||||||||||
导压管接口螺纹 | M16×15 | |||||||||||||
