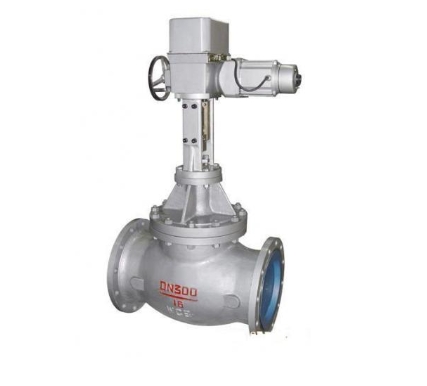

沃茨电动调节阀-图片-型号参数

沃茨电动调节阀概述:T940H电动调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。调节阀适用于公称压力:1.6-10MPa/cm2 、

在线咨询全国热线
13295105805

沃茨电动调节阀概述:

T940H电动调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。调节阀适用于公称压力:1.6-10MPa/cm2 、工作温度:T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上,装于低、次中压、中压锅炉给水或高加疏水管道上,给水调节阀安装在锅炉给水管上,供调节给水流量,以满足锅炉和负荷运行的需要。


沃茨电动调节阀安装注意事项:

1、电动调节阀必按照阀体上流动方向的箭头安装调节阀;

2、初次安装应先冲洗管道后装调节阀,阀前应安装过滤器;

3、阀体要避免因前后配管或调和的法兰严重不同轴而受到过大的应力;

4、阀zui好正立垂直安装在管道上,阀自重较大和有震动场合应加支承架;


沃茨电动调节阀技术参数:

公称通径DN20253240506580100125150200250300
阀座直径DN(mm)10121520
额定流星系数(Kv) T940H/T941H1.223.25812203250801202002804507001000
-101525406310016025040063010001600
流量特性直线、等百分比
行程(mm)1016254060100
出轴推力(kg)4004006401600
配用执行机构型号(ZAZ-25) DKZ-310DKZ-310DKZ-410DKZ-510
作用方式电开式(K),电关式(B)
信号(mA.DC)0~10mA或4~20mA


沃茨电动调节阀外形链接尺寸:

公称通径DNABLHH1
T940HT941H
PN1.6PN4.0PN100普通型热片型普通型热片型T940HT941H
20460230150150190495655//65/
25160160210767928787937112117
32180180240793940793943118120
40220200280812963832982129139
50230230300842993842992144144
6553029029034096711279871147178188
80310310380990114210171177191208
100350350400999115110411207195220
1254004004501092130711421357245270
1504804804501112132711621377255280
2004954956501187140212441459290320
250622622-1210147012801510330340
300698698-1230155513301620365380
400914914-1270170014201750380410
