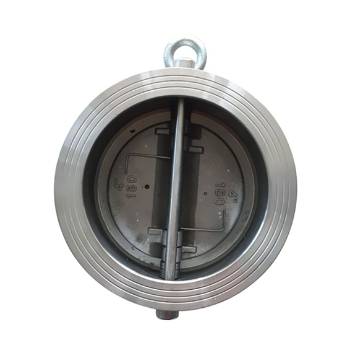

沃茨阀门双瓣旋启式对夹止回阀概述：
H76W双瓣旋启式对夹止回阀是针对传统使用的H44W旋启式止回阀的具有体积较大，阀门关闭时水锤压力较高，安装尺寸大等问题。H76W双瓣旋启式对夹止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，动作灵敏、密封性能好，阀瓣行程短、整体结构简单紧凑等特点。
H76W双瓣旋启式对夹止回阀由阀体、阀瓣、阀杆及弹簧等零件组成。阀瓣为两个半圆，且采用弹簧复位，密封面可为本体堆焊材料或衬橡胶，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可减少水锤现象。H76W双瓣旋启式对夹止回阀可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种流体介质。
沃茨双瓣旋启式对夹止回阀性能参数：
| 公称通径 | DN(mm) | DN50~DN1200 | |||
| 公称压力 | PN(MPa) | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa |
| 试验压力 | 强度试验 | 1.5MPa | 2.4MPa | 3.75MPa | 6.0MPa |
| 密封试验 | 1.1MPa | 1.76MPa | 2.75MPa | 4.4MPa | |
| 适用介质 | 水、蒸汽、油品、污水、酸碱类 | ||||
| 适用温度 | 橡胶密封面（X）-20℃~120℃ 合金钢密封面（H）主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃ | ||||
沃茨双瓣旋启式对夹止回阀外形链接尺寸：
| 压力等级 | 通径DN | 尺寸 | 管道法兰（参考） | |||||||
| L | D | D1 | D2 | 螺栓圆直径 | 螺栓孔数量 | 螺栓孔直径 | 螺栓直径 | 螺栓长度 | ||
| PN10 | 50 | 60 | 108 | 51 | 55 | 125 | 4 | 18 | M16 | 150 |
| 65 | 67 | 128 | 65 | 68 | 145 | 8 | 18 | M16 | 155 | |
| 80 | 73 | 142 | 80 | 85 | 160 | 8 | 18 | M16 | 160 | |
| 100 | 73 | 162 | 102 | 108 | 180 | 8 | 18 | M16 | 165 | |
| 125 | 86 | 192 | 127 | 130 | 210 | 8 | 18 | M16 | 180 | |
| 150 | 98 | 218 | 152 | 165 | 240 | 8 | 22 | M20 | 205 | |
| 200 | 127 | 273 | 203 | 220 | 295 | 8 | 22 | M20 | 235 | |
| 250 | 146 | 328 | 254 | 270 | 350 | 12 | 22 | M20 | 255 | |
| 300 | 181 | 378 | 305 | 320 | 400 | 12 | 22 | M20 | 290 | |
| 350 | 184 | 438 | 337 | 350 | 460 | 16 | 22 | M20 | 295 | |
| 400 | 191 | 489 | 387 | 400 | 515 | 16 | 26 | M24 | 310 | |
| 450 | 203 | 539 | 438 | 438 | 565 | 20 | 26 | M24 | 325 | |
| 500 | 219 | 594 | 495 | 495 | 620 | 20 | 26 | M24 | 345 | |
| 600 | 222 | 696 | 595 | 595 | 725 | 20 | 30 | M27 | 355 | |
| 700 | 305 | 811 | 685 | 685 | 840 | 24 | 30 | M27 | 440 | |
| 800 | 305 | 918 | 780 | 780 | 950 | 24 | 33 | M30 | 450 | |
| 900 | 368 | 1018 | 875 | 875 | 1050 | 28 | 33 | M30 | 520 | |
| 1000 | 432 | 1124 | 975 | 975 | 1160 | 28 | 36 | M33 | 590 | |
| 1200 | 524 | 1340 | 1165 | 1165 | 1380 | 32 | 39 | M36 | 695 | |
